Ariston Cares X 24 СF – это новинка на белорусском рынке, которая появилась в 2016 году.
Ariston Cares X 24 СF пришел на замену легендарному котлу Ariston EGIS Plus 24 СF, который долгие годы оставался одним из самых популярных газовых котлов в бюджетной серии. Надежность, доступность, низкая стоимость, быстрый и качественный сервис – это все качества которые должны быть у бюджетного котла и этими же качествами обладал EGIS Plus 24 СF.
Настенный газовый двухконтурный котел эконом-класса модели Cares X это:
- Высокий КПД, до 93,8%;
- ЖК-дисплей с подсветкой для простой настройки всех параметров, визуализации ошибок;
- Кнопочное управление;
- Возможно подключение солнечного коллектора с естественной циркуляцией с применением термостатического смесительного клапана;
- Встроенный циркуляционный насос;
- Возможность программирования нагрева на неделю благодаря совместимости с двухпозиционным устройством регулирования;
- Вторичный теплообменник из нержавеющей стали для производства до 13,6 л/мин горячей воды санитарного назначения;
- Первичный теплообменник из меди, высокая коррозийная стойкость и эффективность; вторичный теплообменник из нержавеющей стали для гарантии высокой прочности и продолжительного срока службы (в моделях CF установлен медный теплообменник с защитным покрытием);
- Встроенные фильтры в контурах отопления и ГВС для защиты котла от примесей в воде;
- Защита от блокировки циркуляционного насоса;
- Защита котла и системы отопления от замерзания;
- Реле давления обеспечивает дополнительный контроль давления теплоносителя.
Давление и расход газа
Входное давление газа (G20/G30/G31) |
- |
13/28-30/37 мбар |
Максимальное потребление газа в режиме ГВС (G20) | - |
2,73 м3/ч |
Максимальное потребление газа в режиме ГВС (G31) | - | 2 кг/ч |
Максимальное потребление газа в режиме отопления (G20) | - | 2,73 м3/ч |
Максимальное потребление газа в режиме отопления (G31) | - | 2 кг/ч |
ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Мощность | - |
24 кВт |
Номинальная тепловая мощность для контура отопления, не более/не менее (Hi) | - | 25,8/11кВт |
Номинальная тепловая мощность для контура отопления, не более/не менее (Hs) | - |
28,7/12,2 кВт |
Номинальная тепловая мощность для ГВС, не более/не менее (Hi) | - | 27/11 кВт |
Номинальная тепловая мощность для ГВС, не более/не менее (Hs) | - | 28,7/12,2 кВт |
Тепловая мощность на выходе (режим отопления), макс./мин. | - | 24,0/9,5 кВт |
Тепловая мощность на выходе (режим ГВС), макс./мин. | - | 23,6/10,0 кВт |
КПД сгорания топлива (по замеру на выходе продуктов сгорания), Hi/Hs | - | 93,7 % |
КПД при номинальной мощности (60/80°С), Hi/Hs | - | 93,1/83,8 % |
КПД при мощности 30% от номинальной (47°С) Hi/Hs | - | 93,3/84 % |
КПД на минимальной мощности, Hi/Hs | - | 86,7/78,1 % |
Класс по КПД (директива 92/42/EEC) | *** | |
Максимальные потери тепла через корпус при ?T = 50 °C | - | 0,6 % |
Потери тепла через дымоход при включенной горелке | - | 6,3 % |
Потери тепла через дымоход при отключенной горелке | - | 0,4 % |

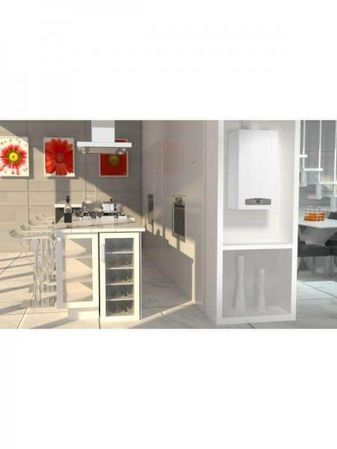

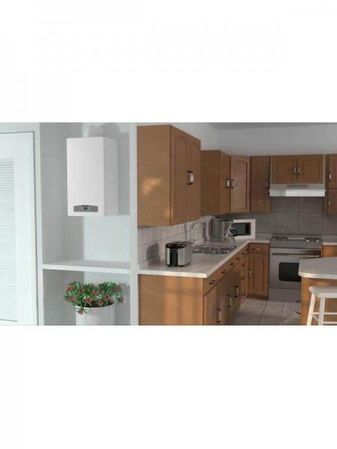

Внешний вид Ariston Cares X 24 СF
Задняя сторона Ariston Cares X 24 СF и расширительный бак (8 литров).
ПОДКЛЮЧЕНИЕ Ariston Cares X 24 СF
Вход газа | - |
3/4 " |
Вход холодной воды | - | 1/2 " |
Выход горячей воды | - | 1/2 " |
Подающая линия контура отопления | - | 3/4 " |
Обратная линия контура отопления | - | 3/4 " |

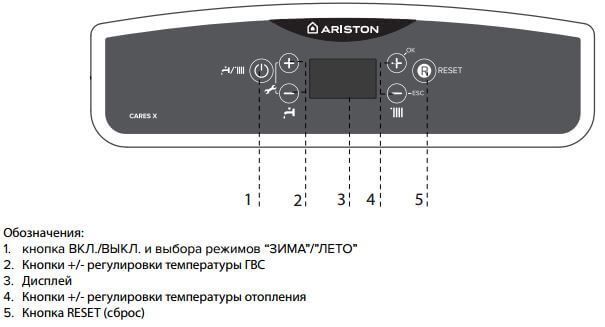

Управление котлом Ariston Cares X 24 СF
С помощью кнопки (3) MODE (режим) можно выбрать летний или зимний режим работы; символ выбранного режима отобразится на дисплее. Регулирование температуры воды в контуре ГВС CARES X
Можно отрегулировать температуру ГВС при помощи кнопок 2, в диапазоне от 36°C до 60°C .
Значение заданной температуры будет мигать на дисплее.

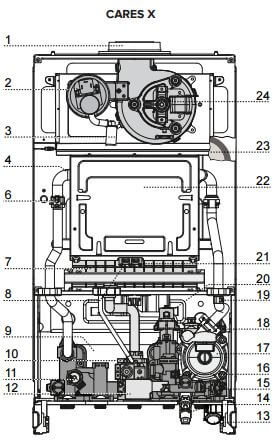

Обозначение
1. Патрубок выхода продуктов сгорания2. Пневмореле
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Теплообменник ГВС
10. Газовый клапан
11. Предохранительный клапан контура отопления (3 бара)
12. Устройство розжига
13. Манометр
14. Кран подпитки
15. Фильтр контура отопления
16. Датчик протока в контуре ГВС
17. Циркуляционный насос с воздухоотводчиком
18. Реле мин. Давления
19. Датчик температуры на возврате из контура отопления
20. Привод трехходового клапана
21. Электрод контроля пламени
22. Камера сгорания
23. Расширительный бак
24. Вентилятор
Горелка и теплообменник котла Ariston Cares X 24 СF
ОТОПЛЕНИЕ
Давление в расширительном баке | - | 1 бар |
Максимальное давление в контуре отопления | - | 3 бар |
Объем расширительного бака | - | 8 л |
Температура воды в контуре отопления (не менее/не более) | - |
35/82 °C |
Первичный теплообменник выполнен из меди.
Вентилятор котла Ariston Cares X 24 СF
Проблема замерзания конденсата в системе контроля и отвода дымовых газов – распространенная проблема эксплуатации настенных котлов в холодном климате. Котлы Ariston Cares X одни из немногих в своем ценовом секторе оборудованы системой сбора и испарения образующегося во внутренних каналах конденсата (прозрачная колба).Самая главная надпись «Сделано в Италии».
Очень много покупателей задают вопрос, «откуда котел, из Италии или из России?»
Отвечаем сразу всем, котлы Ariston в Беларусь привозят только из Италии, чему соответствует надпись на корпусе котла Ariston Cares X 24 СF.
Теплообменник для приготовления ГВС (материал изготовления медь) ГВС
Температура воды в контуре ГВС (не менее/не более) | °C | 36/60 |
Расход воды в контуре ГВС (?Т=25°С) | л/мин | 13,5 |
Расход воды в контуре ГВС (?Т=35°С) | л/мин | 9,6 |
Класс комфорта по ГВС (EN13203) | ** | |
Давление в контуре ГВС, не более | бар | 7 |
Ariston Cares X 24 СF рассчитан на стабильную работу при работе двух точек вода разбора одновременно. Из таблицы видно, что проток при ?Т=25°С равен 13 литров в минуту.
У Ariston Cares X 24 СF есть возможность подключение солнечного коллектора с естественной циркуляцией с применением термостатического смесительного клапана, о чем свидетельствует дополнительная клемма на плате котла.

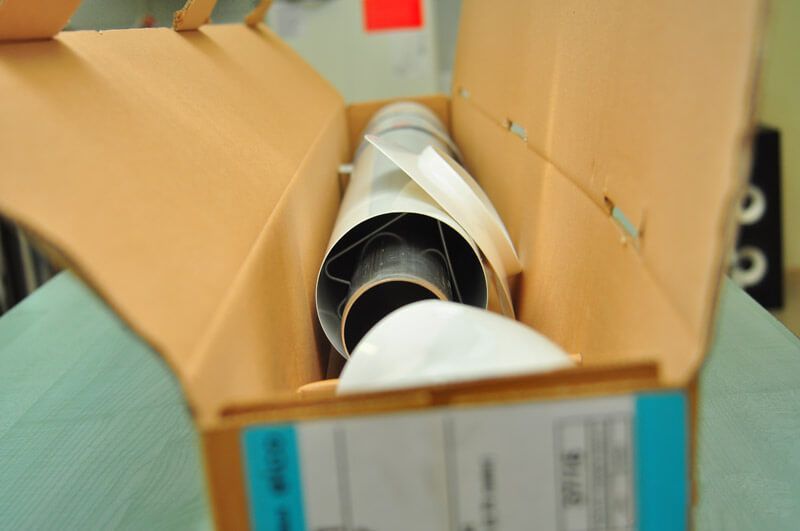

Коаксиальный дымоход стандартный 60/100
Основной вид топлива | Газ |
Камера сгорания | Открытая (атмосферный) |
Тип топлива котла | Газовый |
Мощность, кВт | 24 |
Подключение к дымоходу | Верхнее |
Площадь обогрева, м2 | 240 |
Площадь обогрева, м2 (сорт.) | 200 - 250 м2 |
КПД % | 92.7 |
Расход газа, м3/ч | 2.86 |
Тип теплообменников | Монотермический (раздельный) |
Материал первичного теплообменника (отопление) | Медь |
Материал вторичного теплообменника (ГВС) | Нержавеющая сталь |
Отвод продуктов сгорания | Естественная тяга |
Вентилятор | Нет |
3-х ходовой клапан | Есть |
Количество теплообменников | 2 |
Встроенный бойлер | Нет |
Производительность ГВС, л/мин | (∆Т=35°С)-10,2 (∆Т=25°С)-14,3 |
Потребляемая электроэнергия (Напряжение) | 78 |
Встроенный циркуляционный насос | Есть |
Максимальное давление контура ГВС, бар | 7 бар |
Диаметр дымохода, мм | 125-130 |
Патрубки контура отопления, дюйм | 3/4 |
Патрубки контура ГВС, дюймы | 1/2 |
Патрубки подключения газа, дюймы | 3/4 |
Класс защиты | IPX5D |
Наличие расширительного бак | Есть |
Объем расширительного бака, л | 8 |
Возможность расширения функционала | Есть |
Встроенный Wi-Fi | Нет |
Страна производитель | Италия |
Способ установки 1 | Настенный |
Габариты(ВхШхГ) | 770х400х315 |
Высота, мм | 770 |
Ширина, мм | 400 |
Глубина, мм | 315 |
Вес, кг | 26 |
Гарантия | 24 мес. |
Срок службы не менее | 10 лет |
Производитель | Ariston |
Завод изготовитель | 223060, Минская обл., Минский р-н, Новодворский с/с, 40/1-41 |
Импортер | ООО "ЕВРОТЕРМ" Минский район, Новодворский с/с, 40/1-7. |
Сервисный центр | Сервисный центр "Единый Сервис Евротерм" тел.(7104) |
